세라믹사이딩 부자재

세라믹사이딩과 함께 사용되는 보조 재료로, 건축물의 외관을 더욱 고급스럽고 견고하게 만들어줍니다.

자료 바로보기55개 이미지 · 누르면 크게 볼 수 있습니다

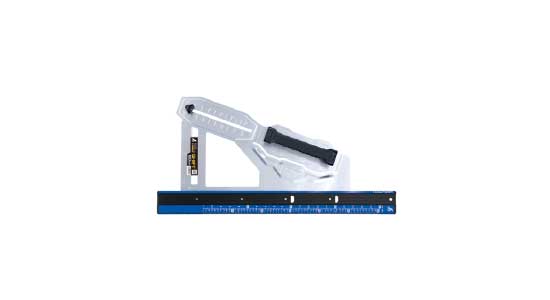

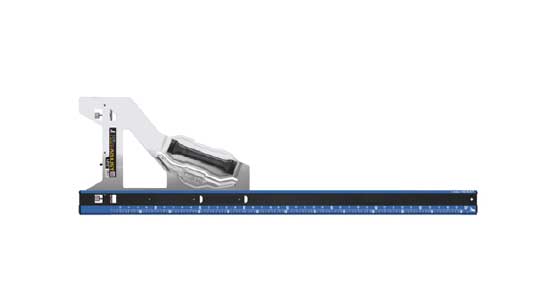

컷팅자

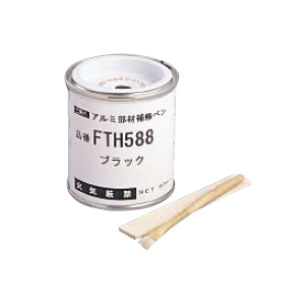

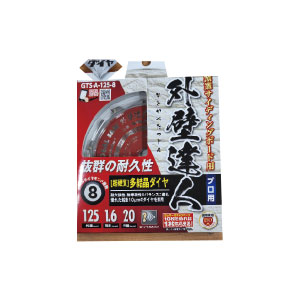

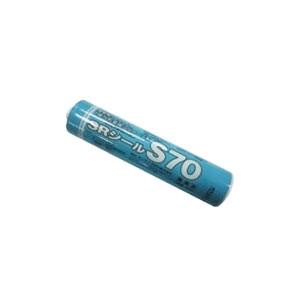

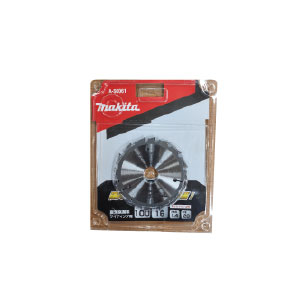

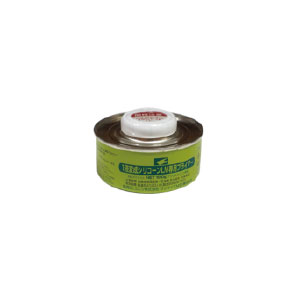

※ 실란트·프라이머·터치업페인트·커팅날은 모양을 알아보기 쉽게 그린 그림입니다. 실제 제품의 포장과 색은 다를 수 있습니다.

위 부자재의 크기·용량과 색상을 한눈에 정리했습니다.

※ 규격은 제조 사정에 따라 바뀔 수 있습니다. 주문 전에 전화로 확인해 주세요.

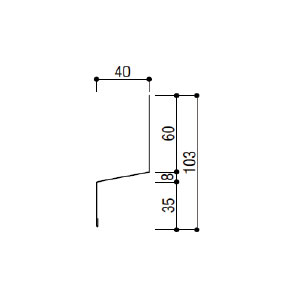

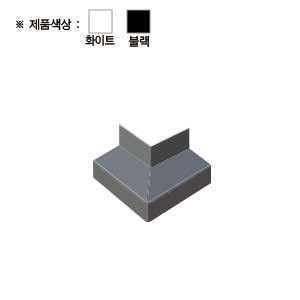

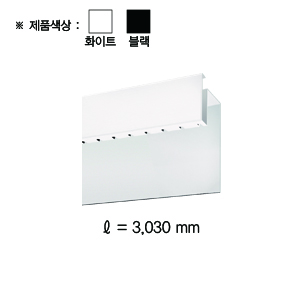

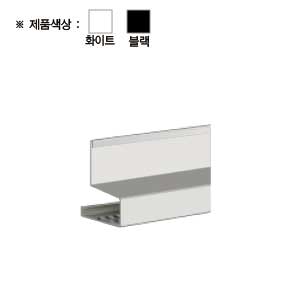

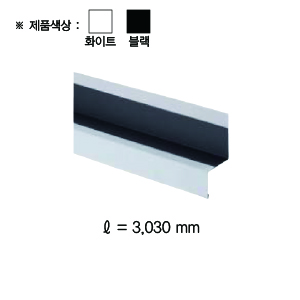

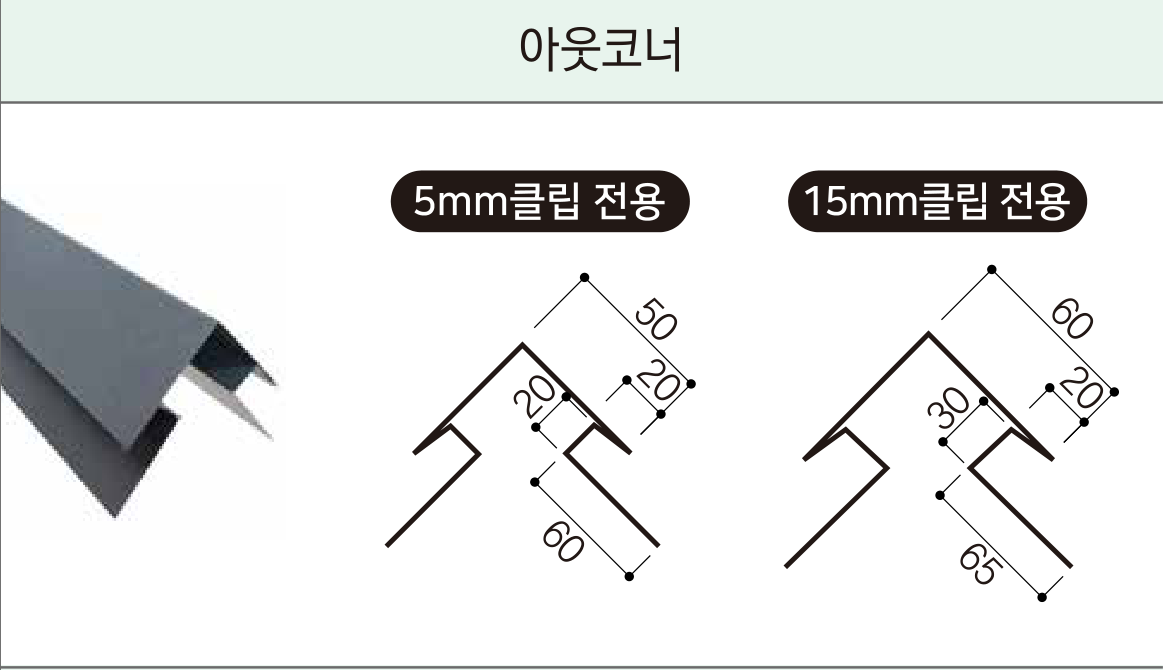

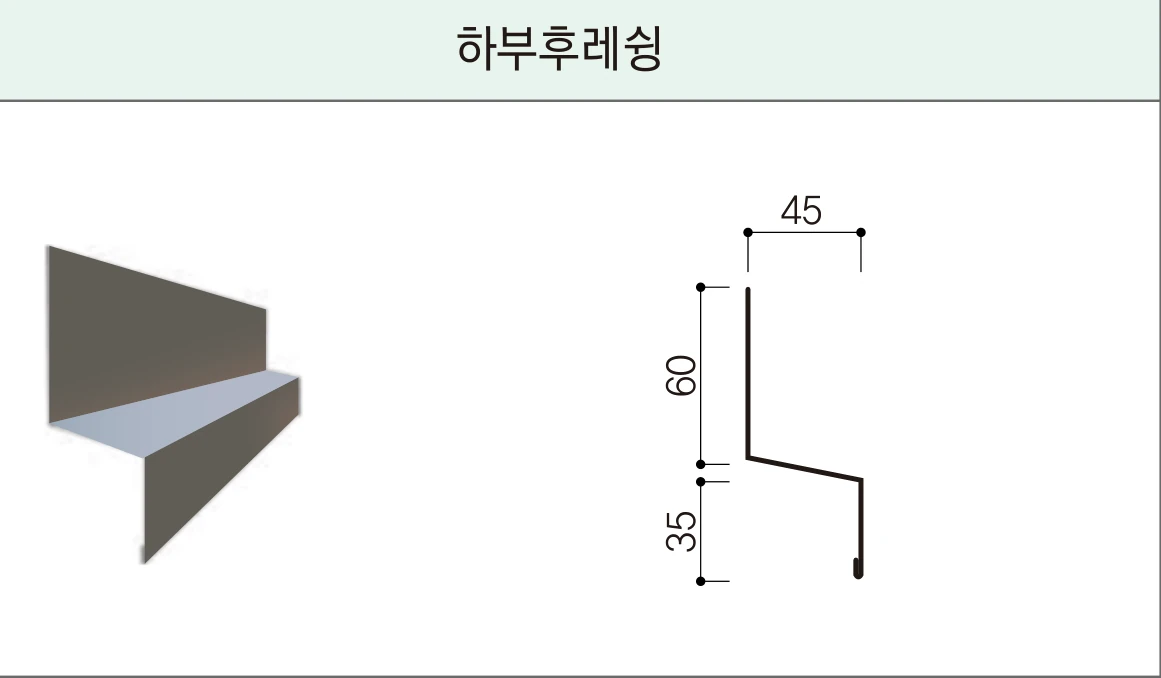

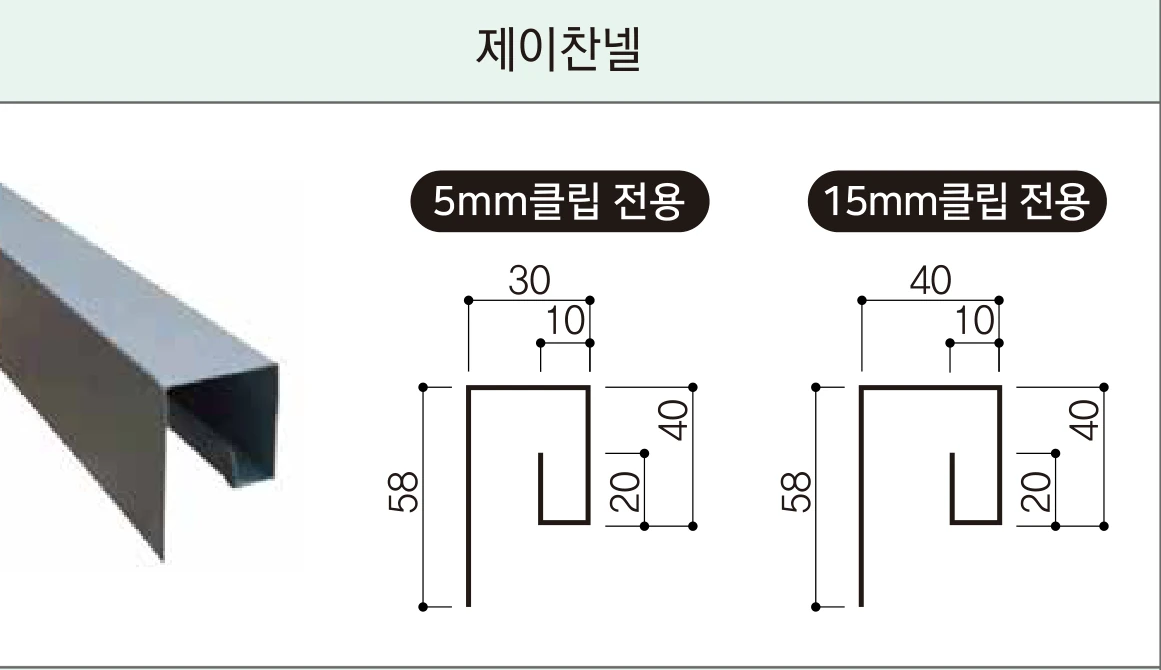

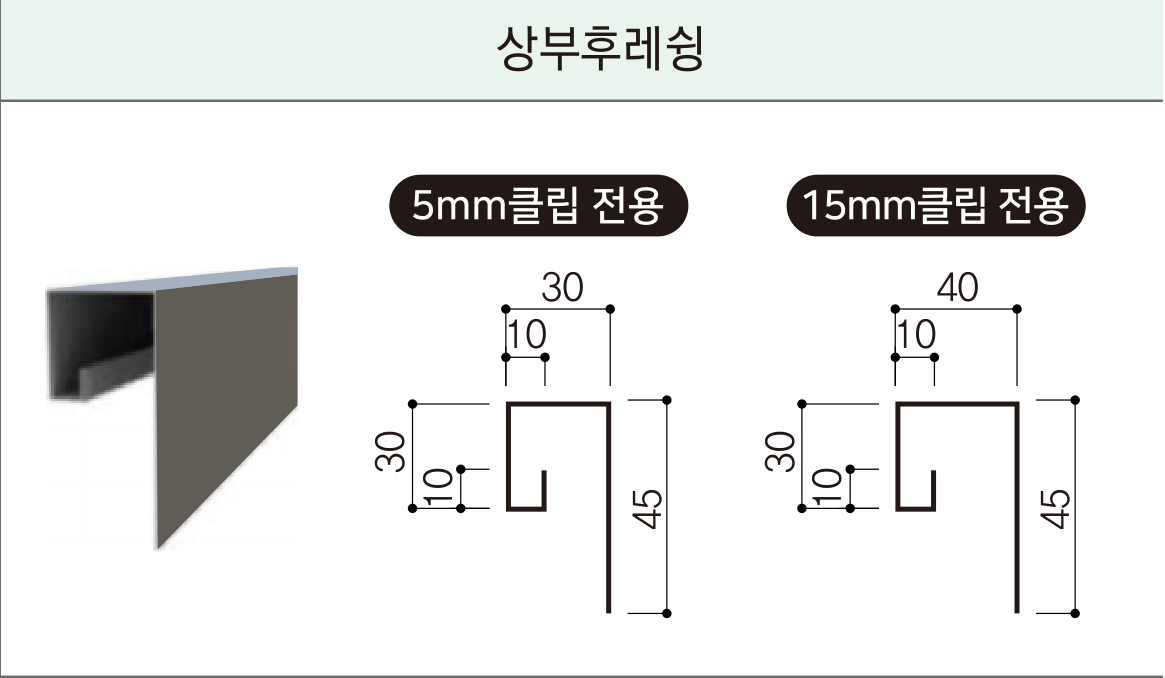

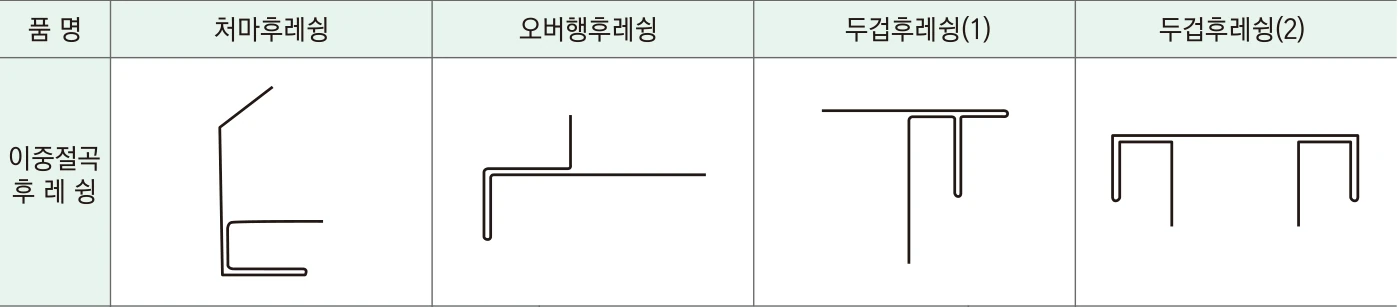

모서리와 벽의 위·아래 끝을 마감하는 금속 후레슁입니다. 제이찬넬·아웃코너·상부후레슁은 클립 두께(5mm·15mm)에 맞춘 전용품이 따로 있습니다.

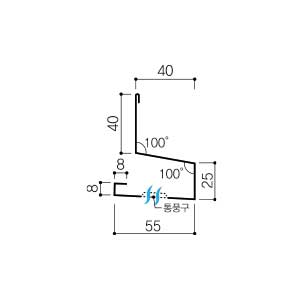

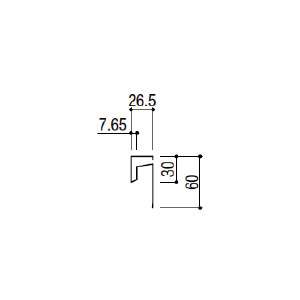

※ 표의 숫자는 단면 도면의 치수(mm)입니다.

세라믹사이딩은 판을 클립에 걸어 고정합니다. 콘크리트(RC) 벽에는 5mm 클립 부자재를, 목조 벽에는 15mm 클립 부자재를 씁니다. 클립·스타터·조이너·스페이서는 클립 두께에 맞는 전용품을 함께 써야 합니다.

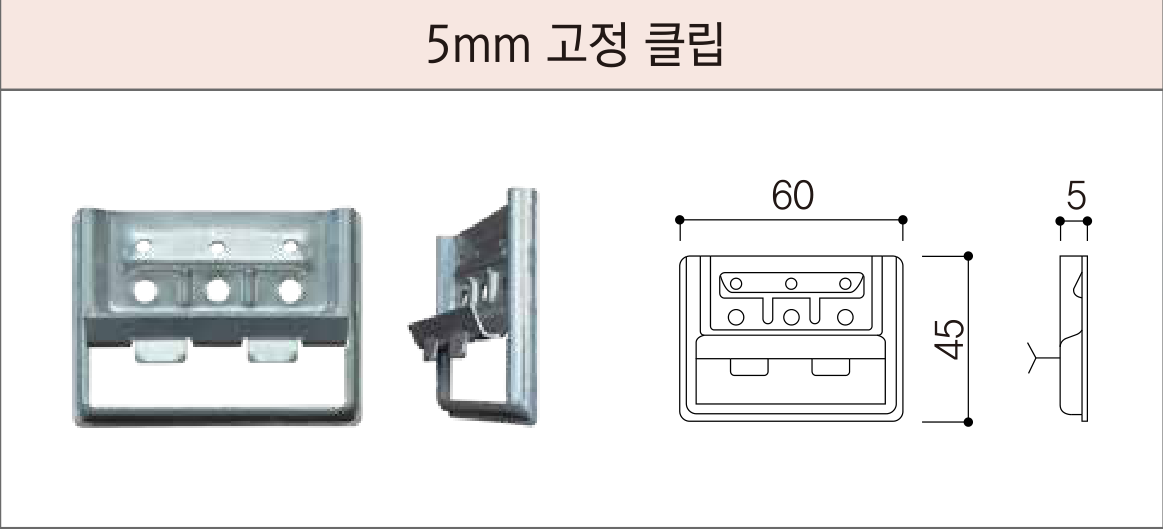

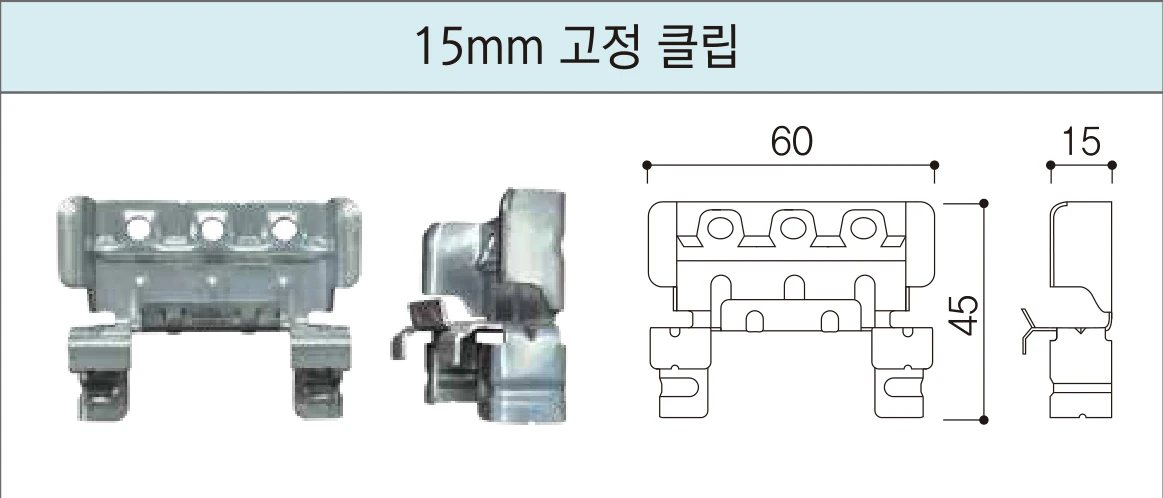

고정 클립	5mm용 60 × 45mm, 두께 5mm 15mm용 60 × 45mm, 두께 15mm

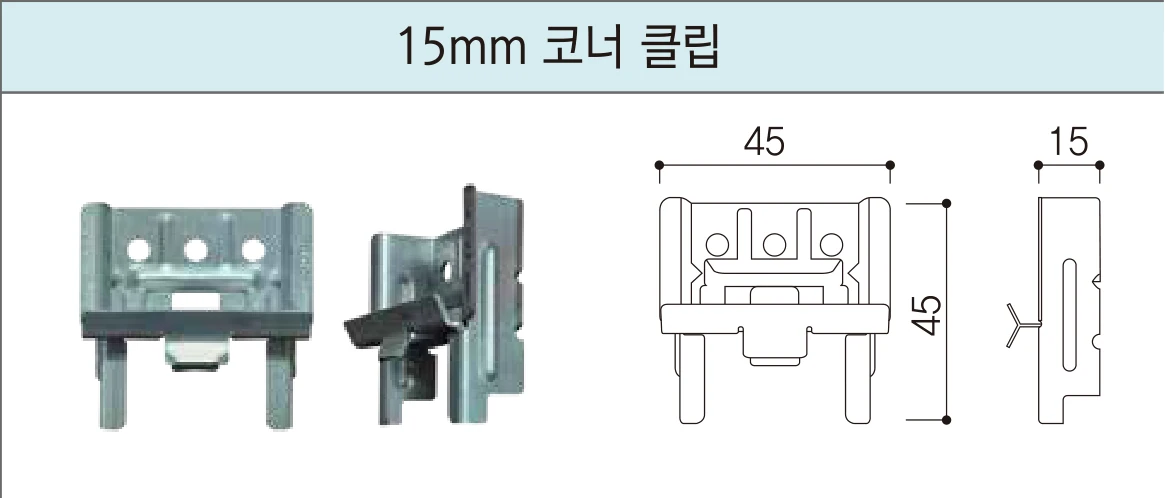

코너 클립	15mm용 45 × 45mm, 두께 15mm

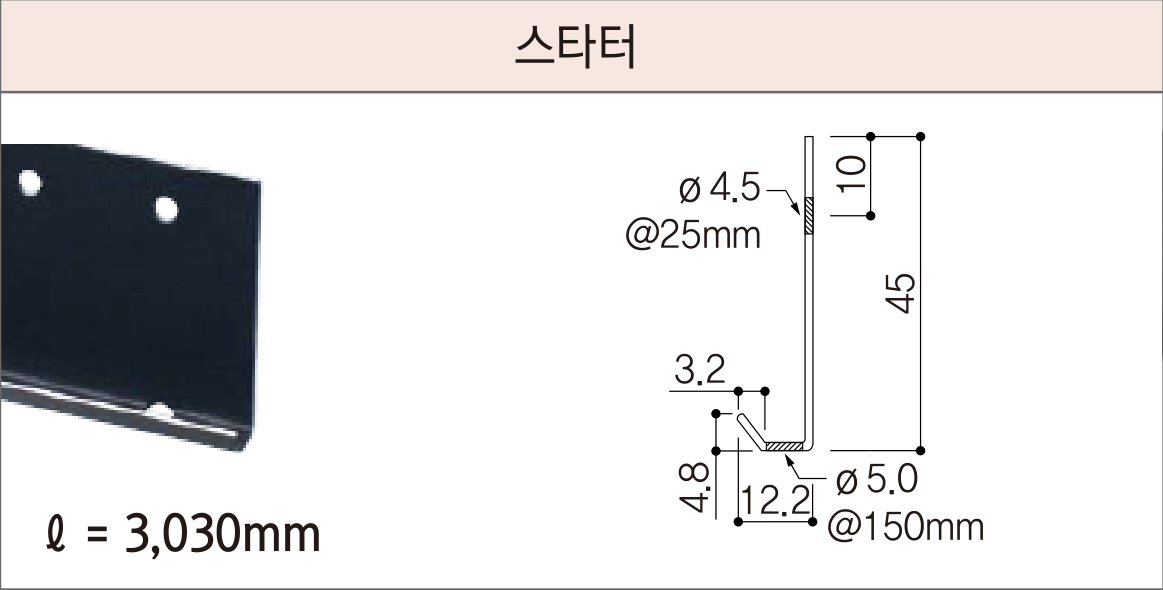

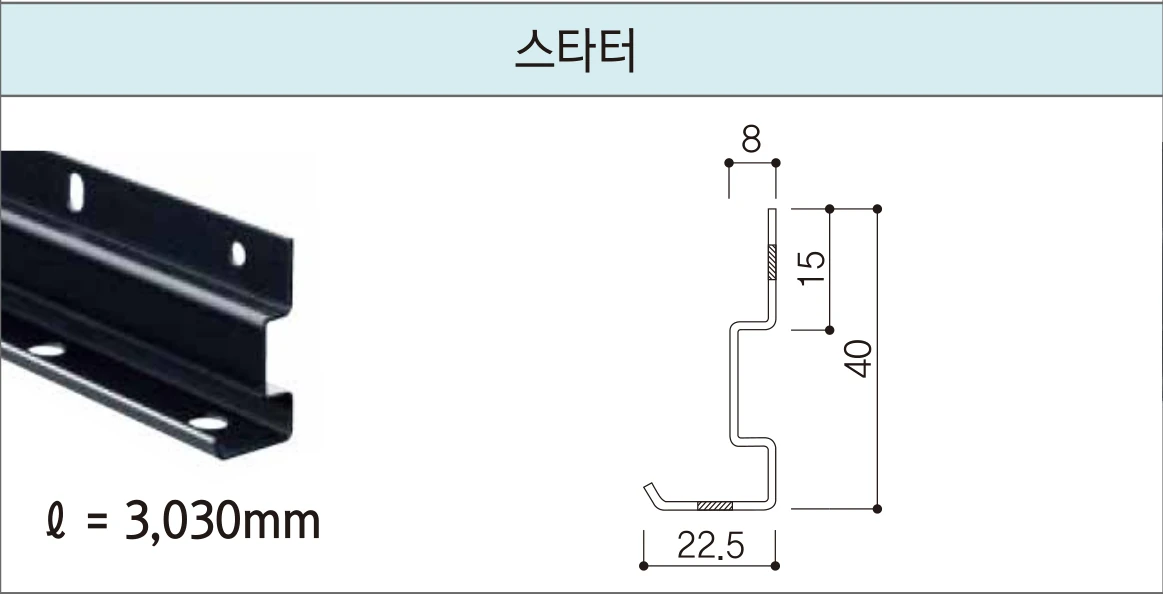

스타터	5mm용 ℓ=3,030mm, 높이 45mm 15mm용 ℓ=3,030mm, 높이 40mm

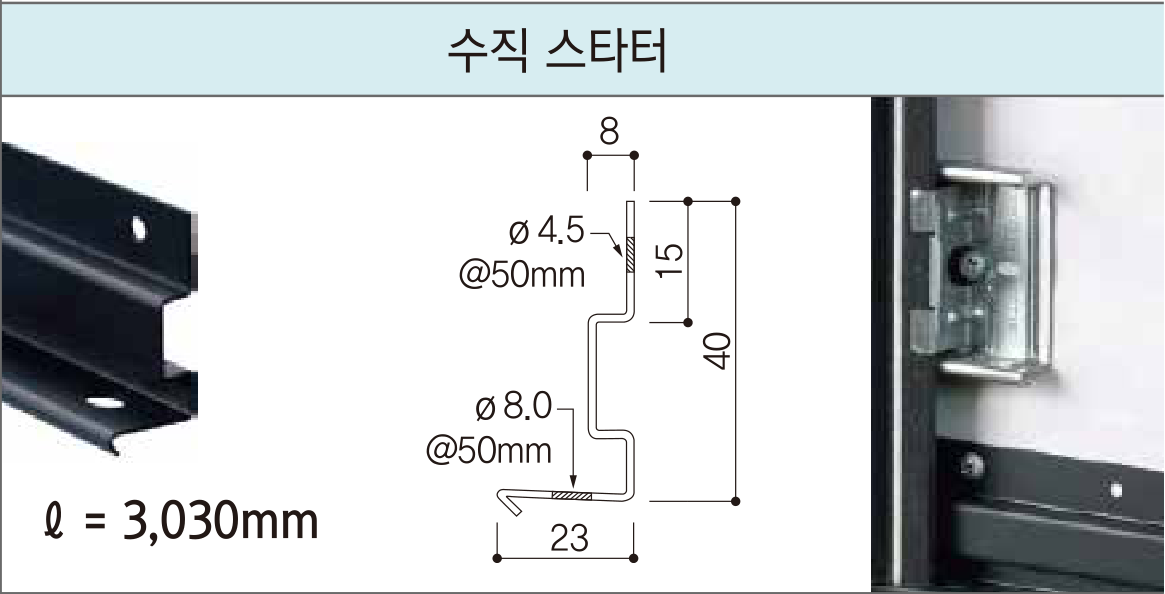

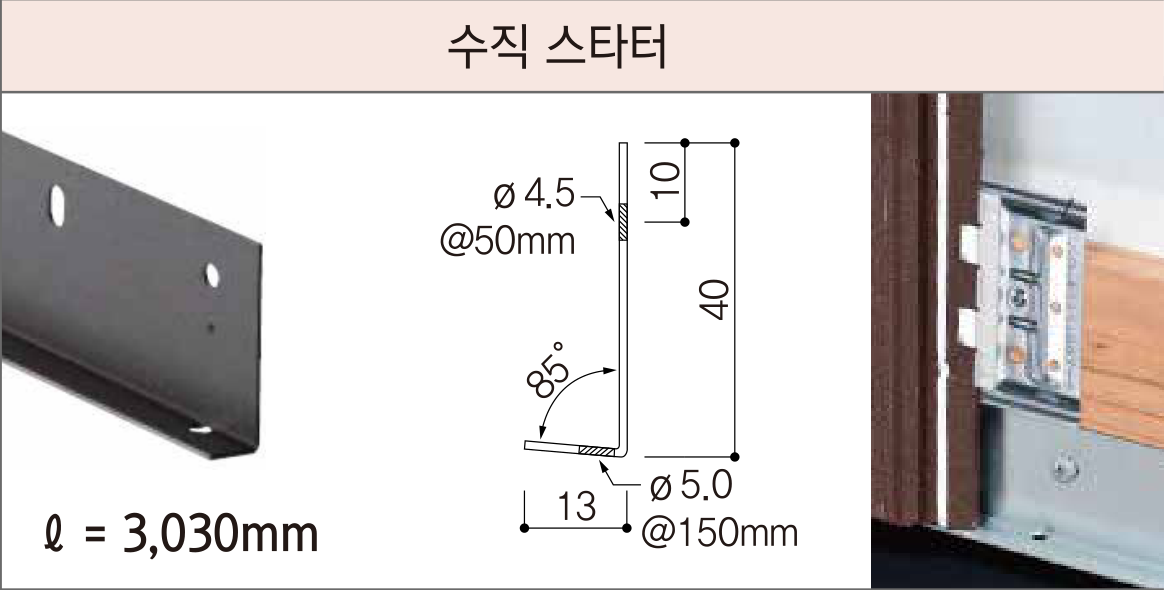

수직 스타터	5mm용 ℓ=3,030mm, 높이 40mm 15mm용 ℓ=3,030mm, 높이 40mm

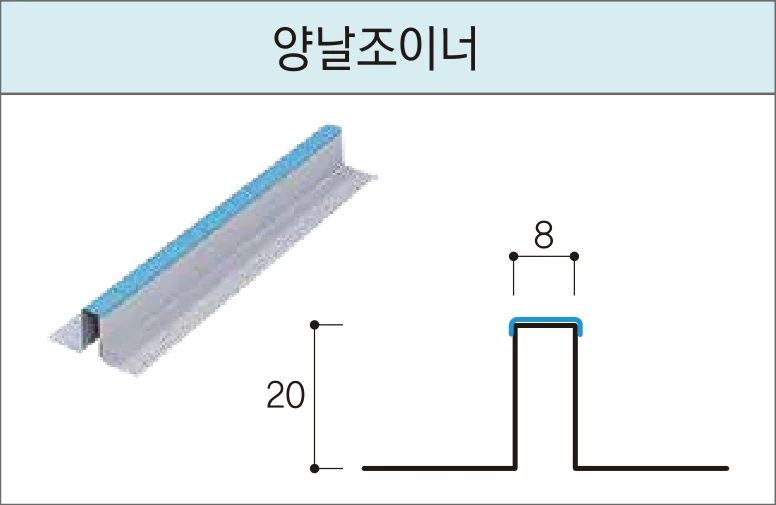

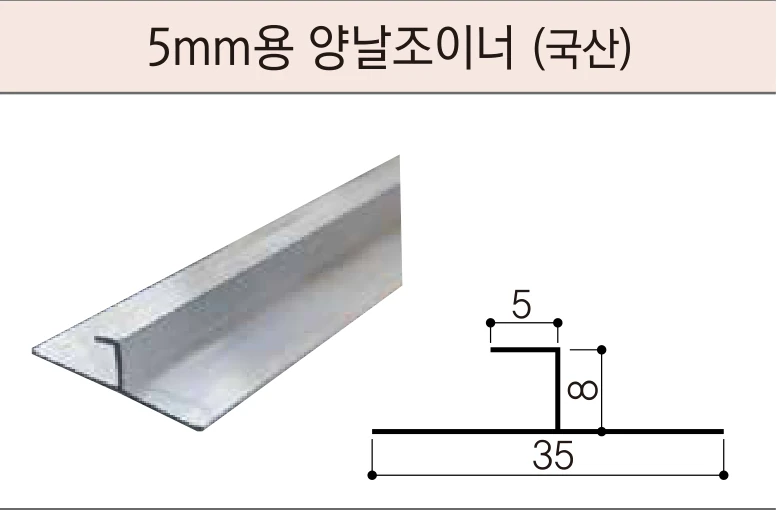

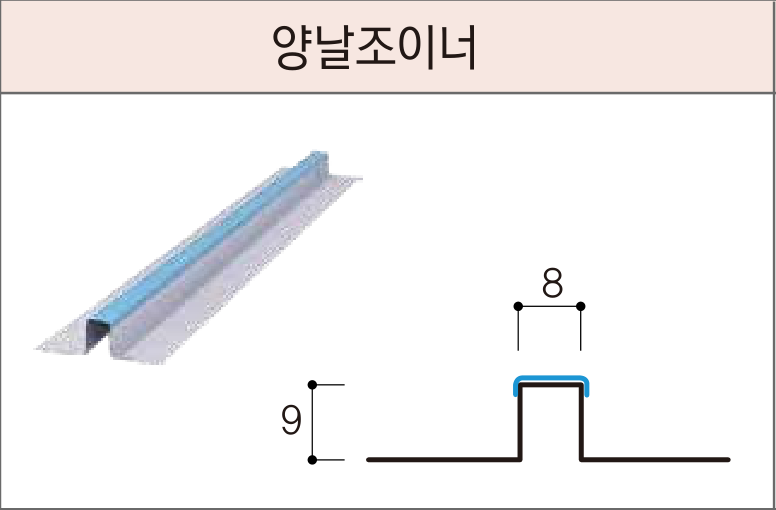

양날조이너	5mm용 폭 8 · 높이 9mm (국산형 5·8·35mm도 있음) 15mm용 폭 8 · 높이 20mm

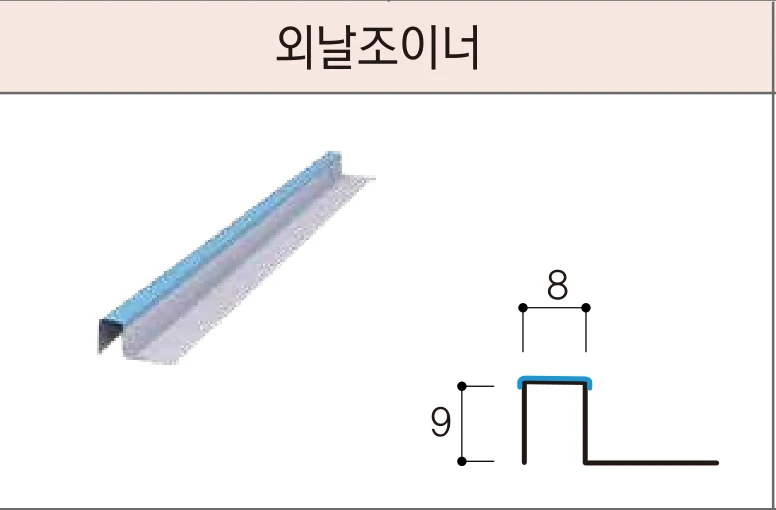

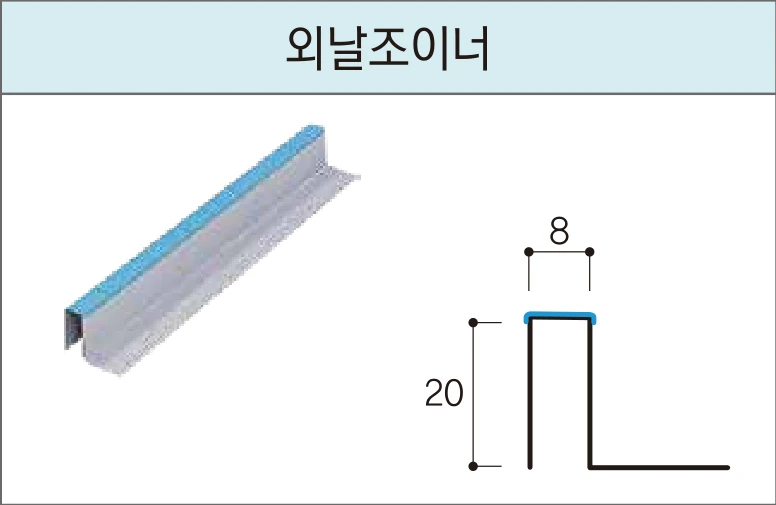

외날조이너	5mm용 폭 8 · 높이 9mm 15mm용 폭 8 · 높이 20mm

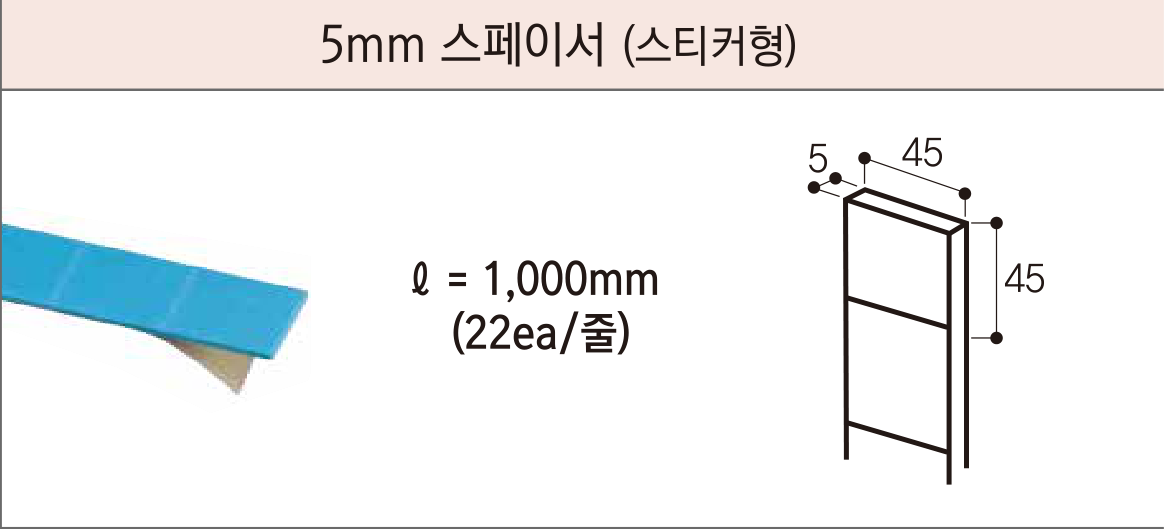

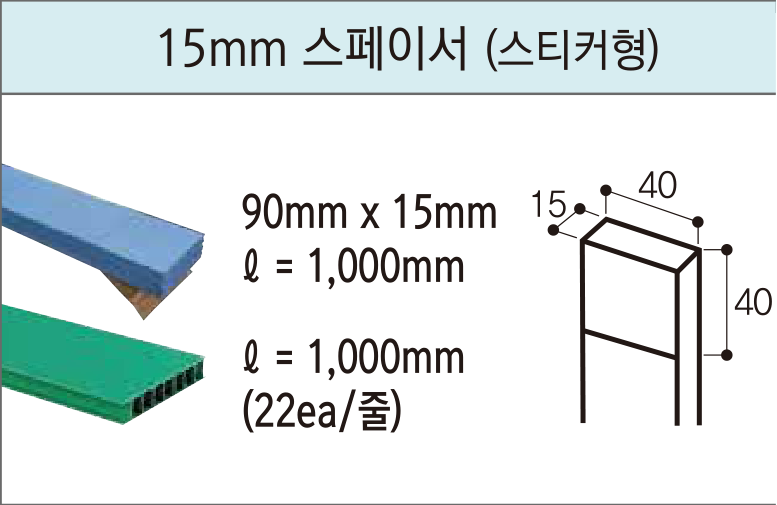

스페이서(스티커형)	5mm용 45 × 45mm, 두께 5mm · ℓ=1,000mm(22ea/줄) 15mm용 40 × 40mm, 두께 15mm · ℓ=1,000mm(22ea/줄), 90 × 15mm 띠형도 있음

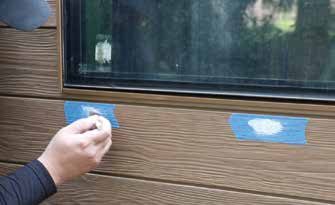

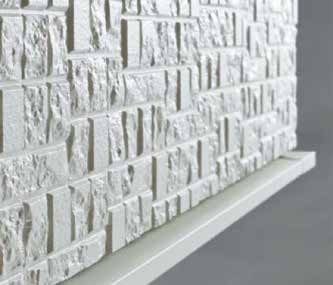

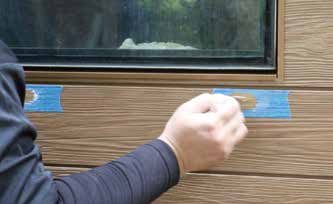

벽 아래에서 위로, 다음 15단계로 시공합니다. 숫자 순서대로 보시면 됩니다.

시공 방법 참고 사진

벽 종류별로 판·클립·후레슁이 붙는 모습을 단면으로 보여 줍니다. 그림을 누르면 크게 볼 수 있습니다.

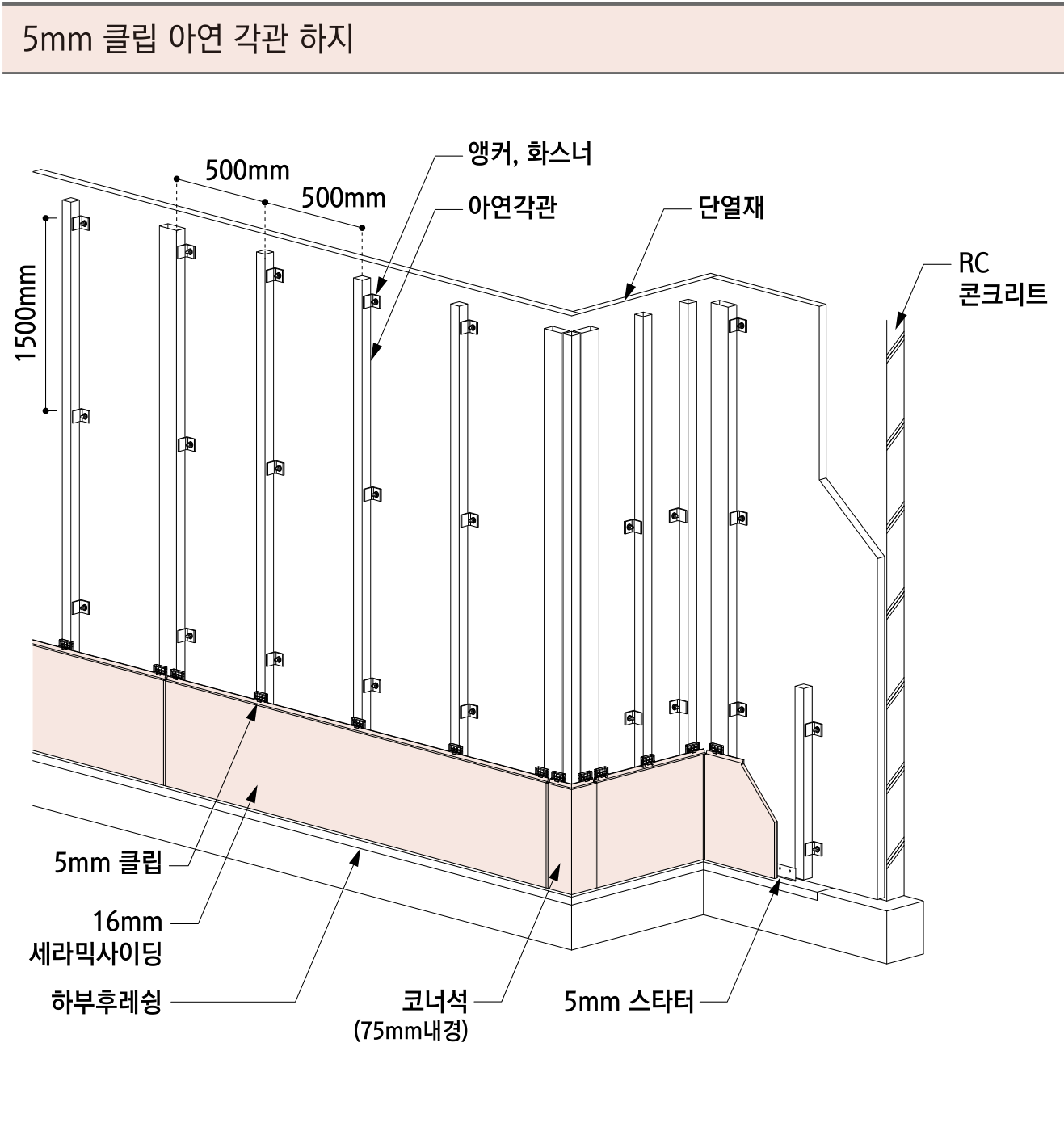

하지: 콘크리트 벽에 단열재를 붙이고, 아연 각관을 앵커·화스너로 세로로 고정합니다. 각관은 가로 500mm 간격, 고정은 세로 1,500mm 간격입니다(도면 표기).

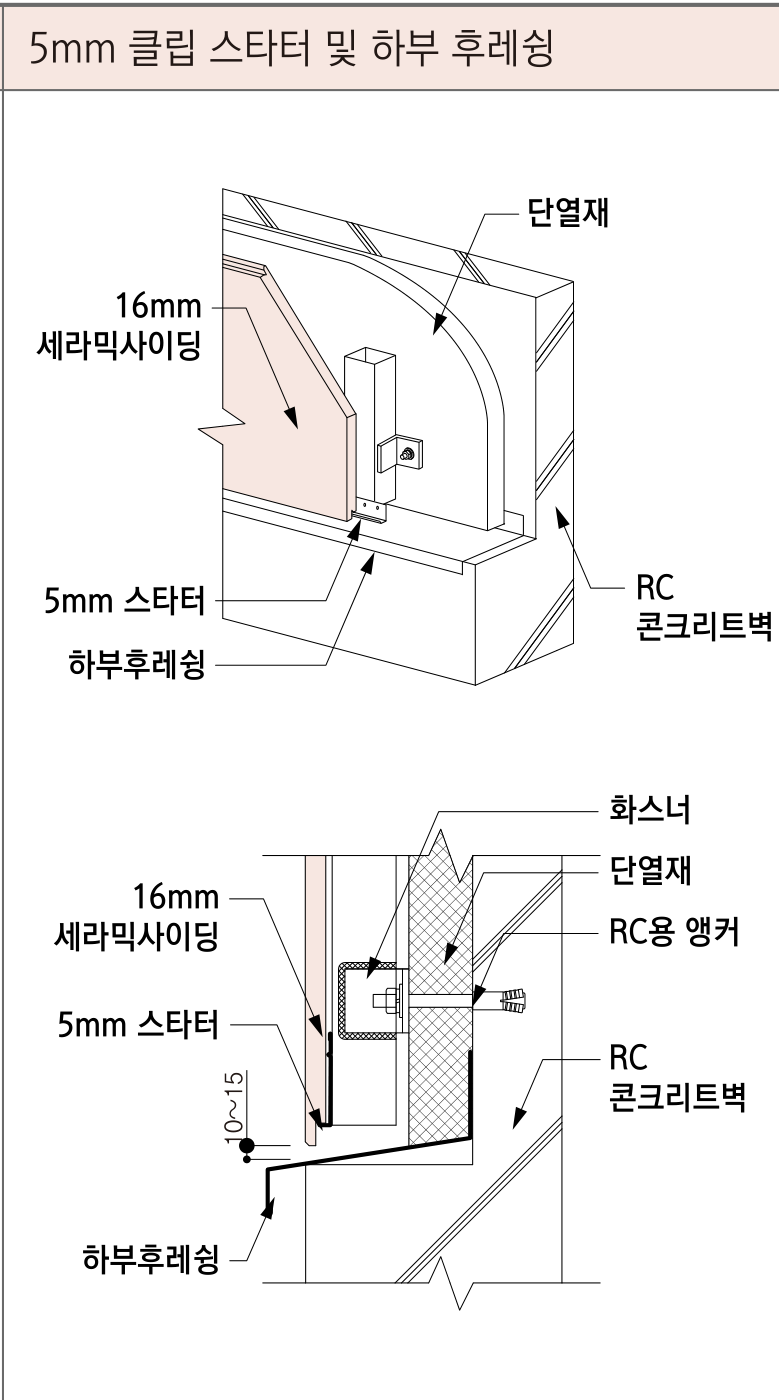

맨 아래: 하부 후레슁 위에 5mm 스타터를 달고, 사이딩 아래 끝과 후레슁 사이를 10~15mm 띄웁니다.

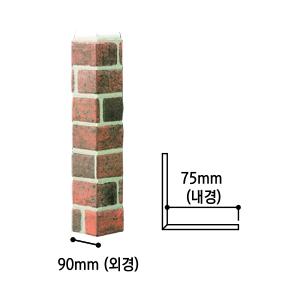

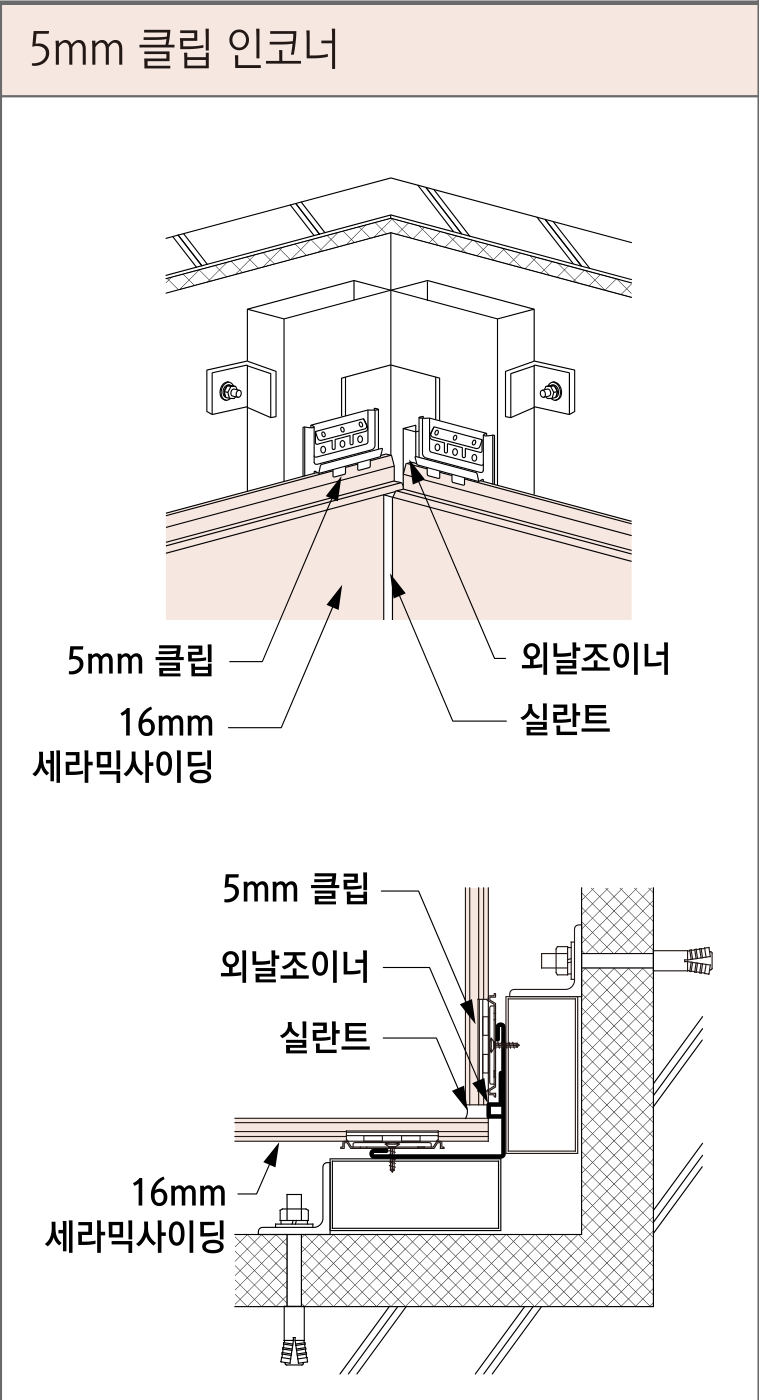

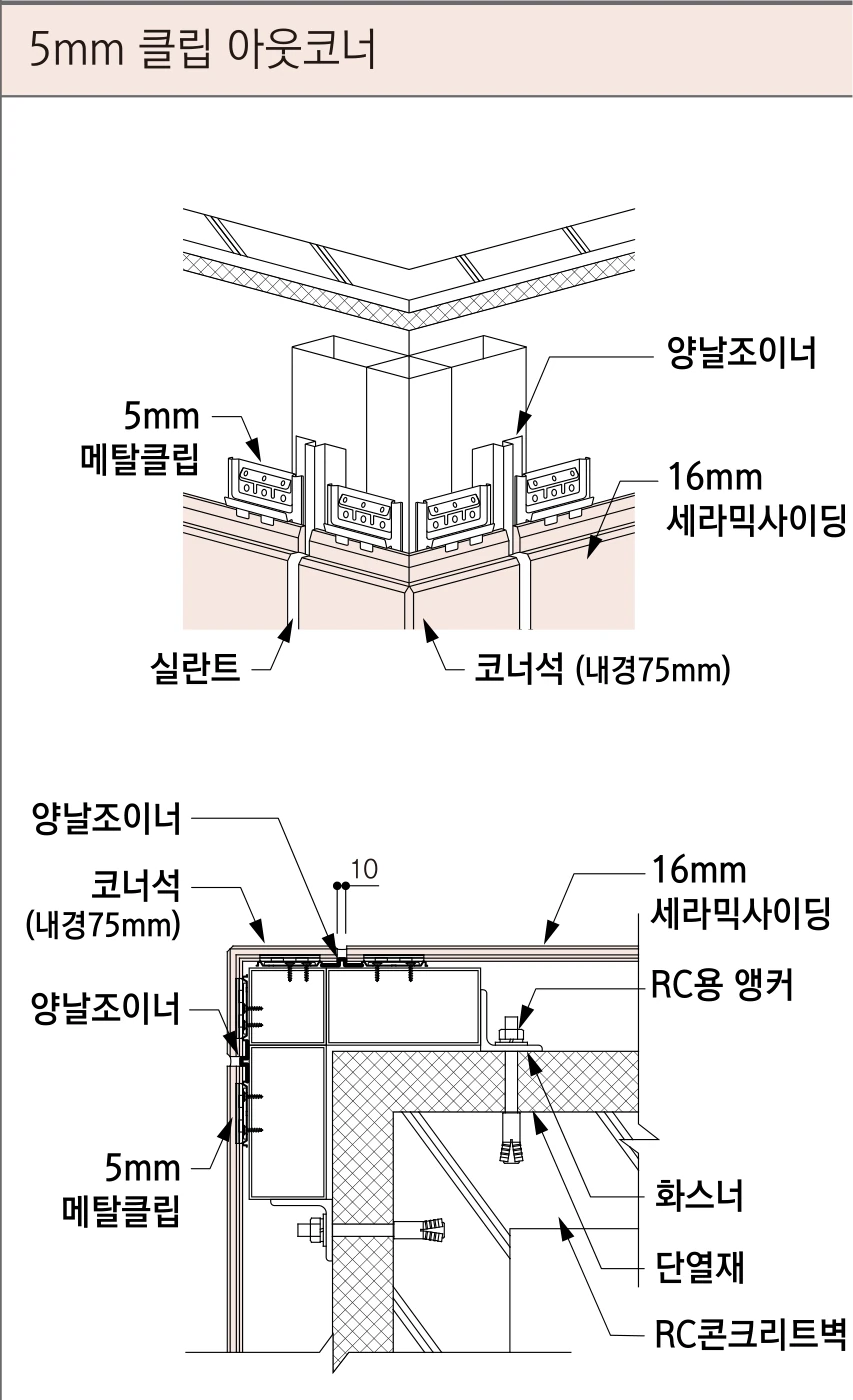

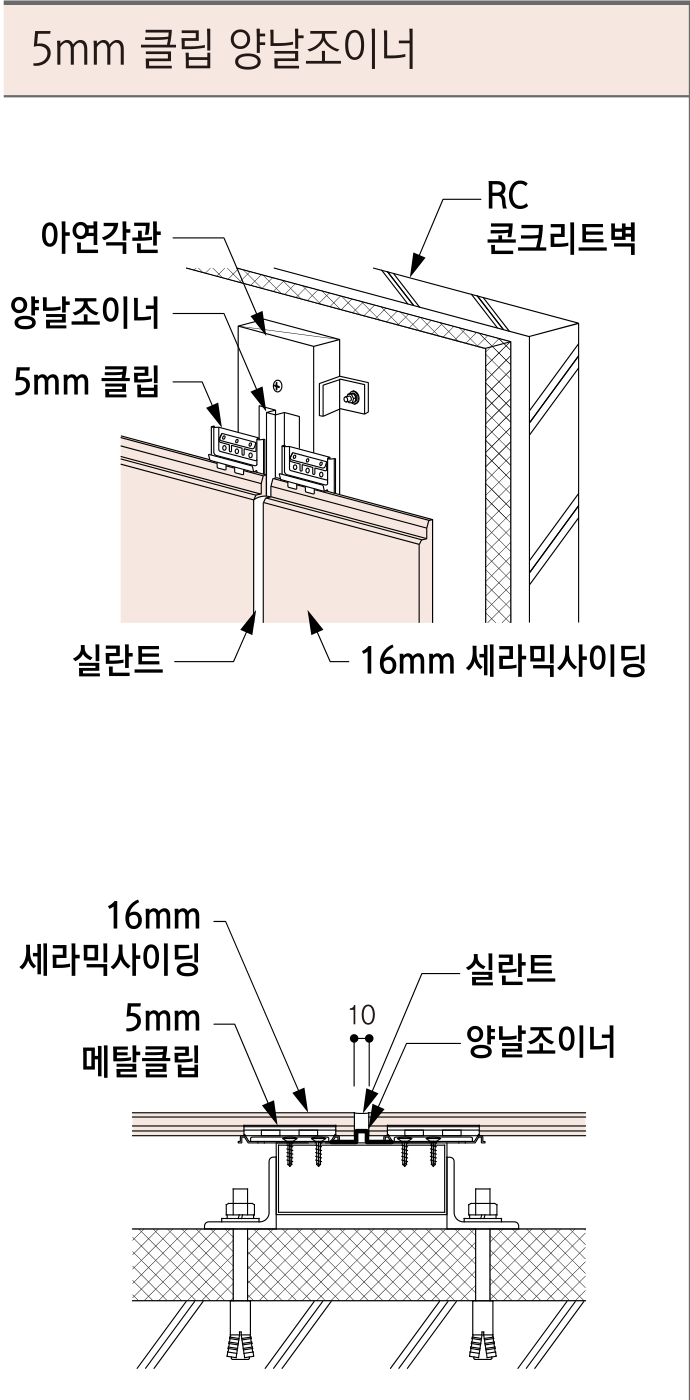

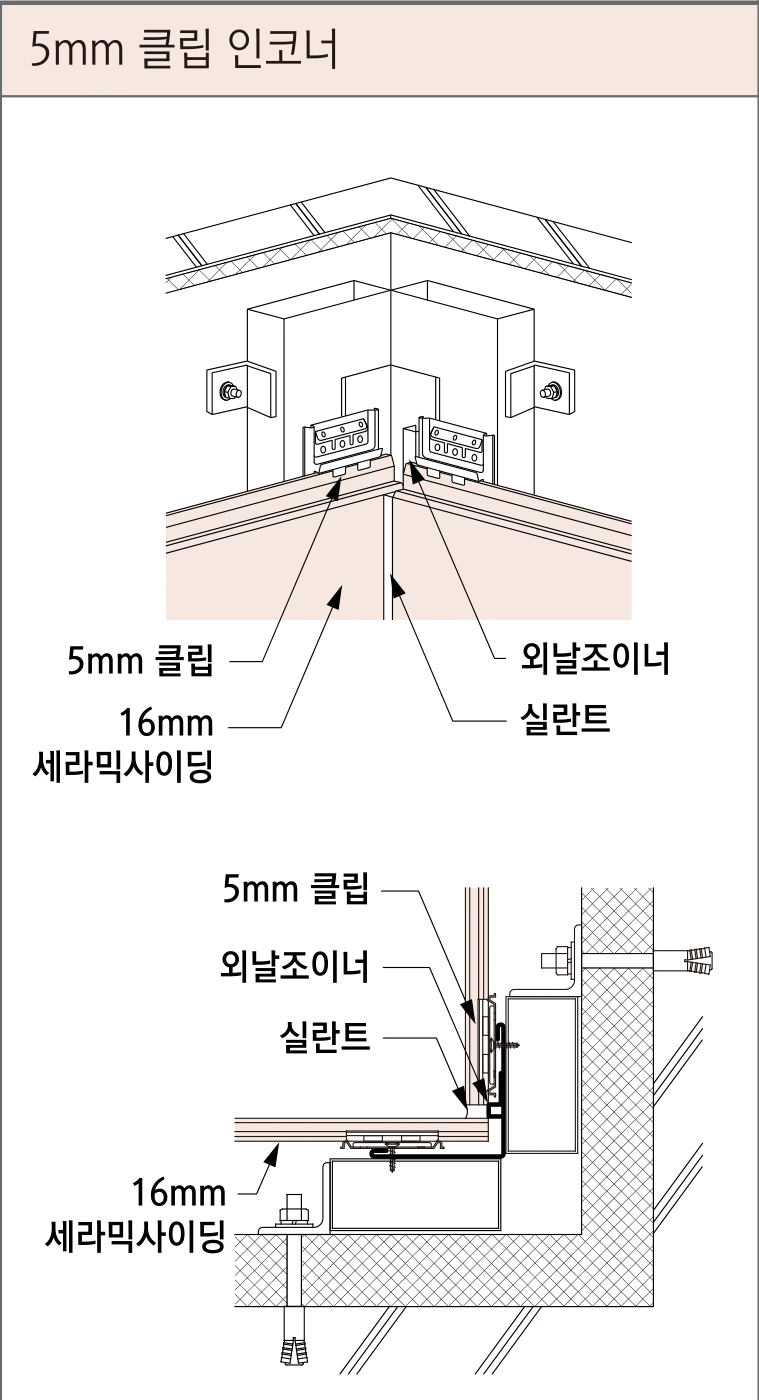

이음과 모서리: 세로 이음은 양날조이너와 실란트(이음 폭 10mm), 안쪽 모서리는 외날조이너와 실란트, 바깥 모서리는 코너석(내경 75mm)과 양날조이너로 마감합니다.

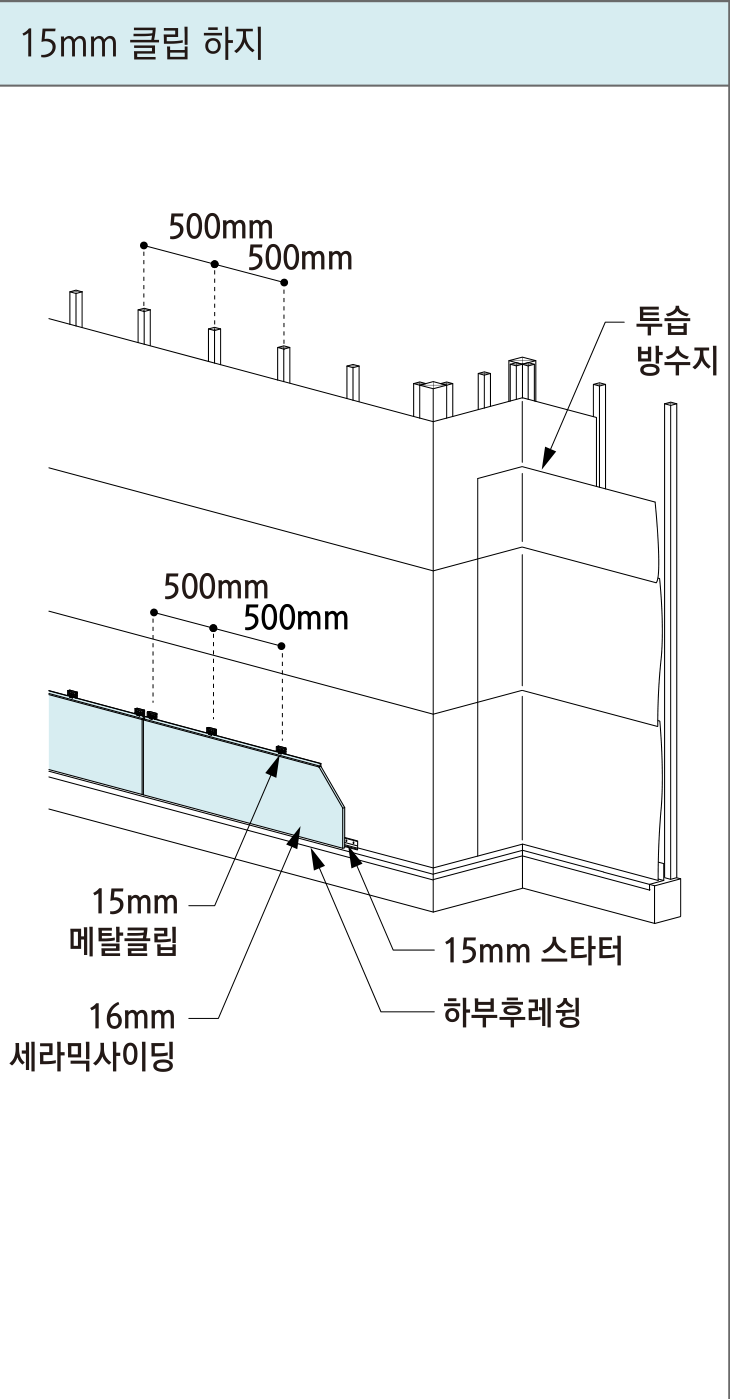

하지: 벽 전체에 투습방수지를 두르고, 하지(세로재)를 500mm 간격으로 세웁니다.

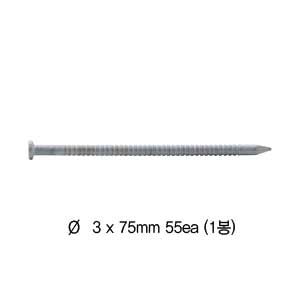

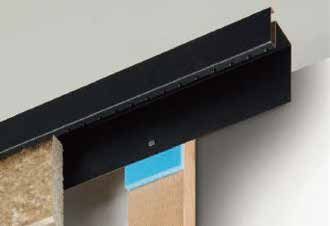

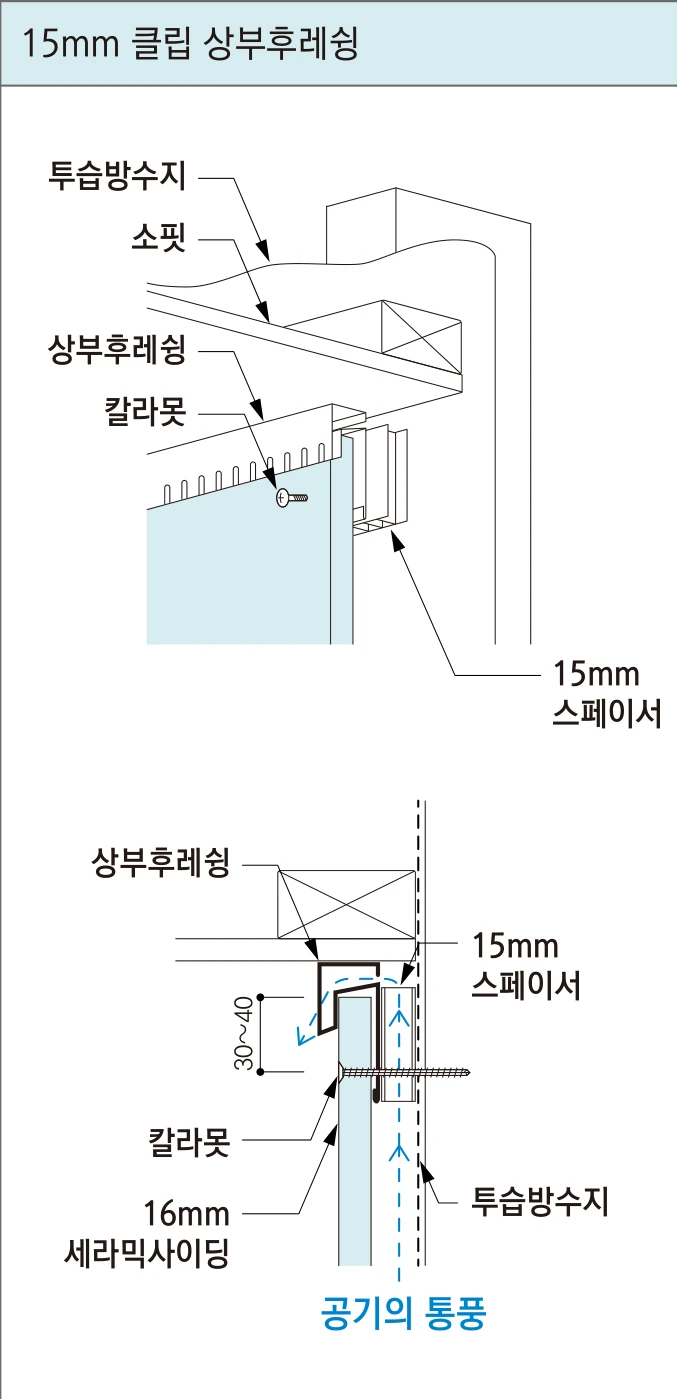

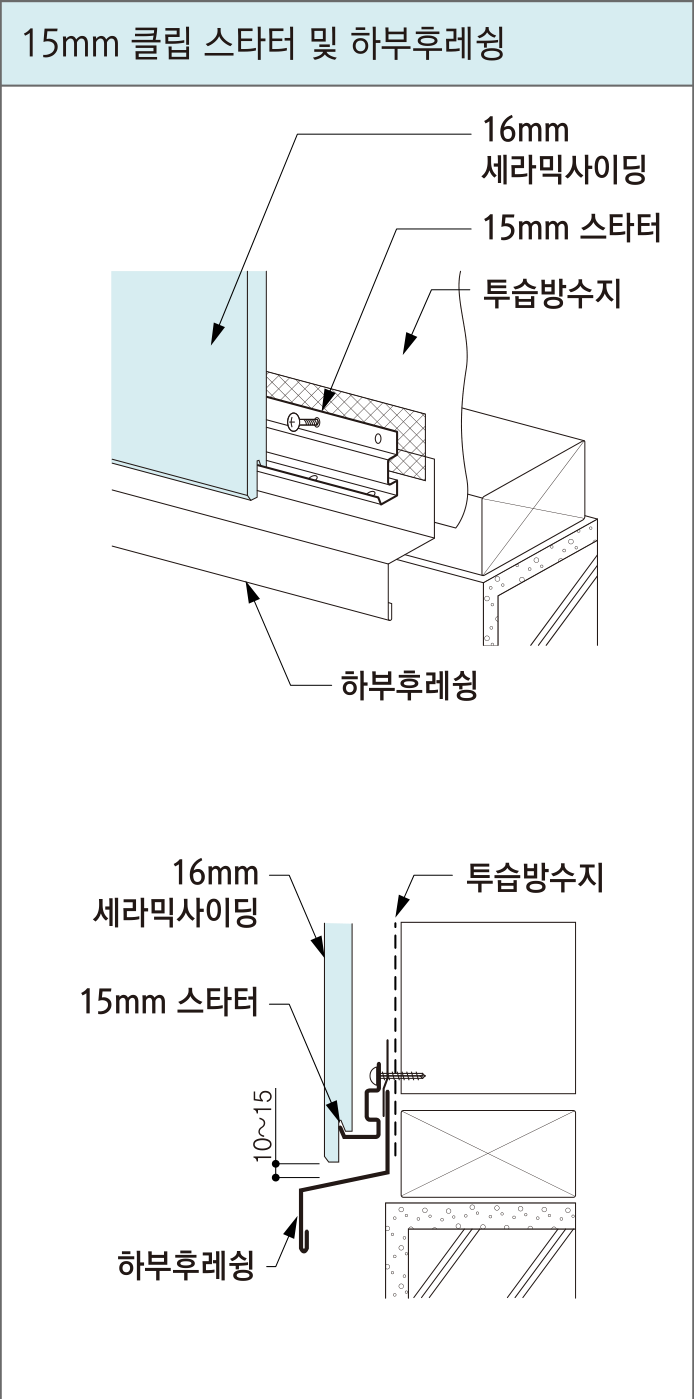

맨 아래·맨 위: 하부 후레슁 위에 15mm 스타터를 달고 사이딩 아래 끝을 10~15mm 띄웁니다. 맨 위는 상부 후레슁·15mm 스페이서·칼라못으로 마감하고 30~40mm 틈을 두어 공기가 위로 빠지게 합니다.

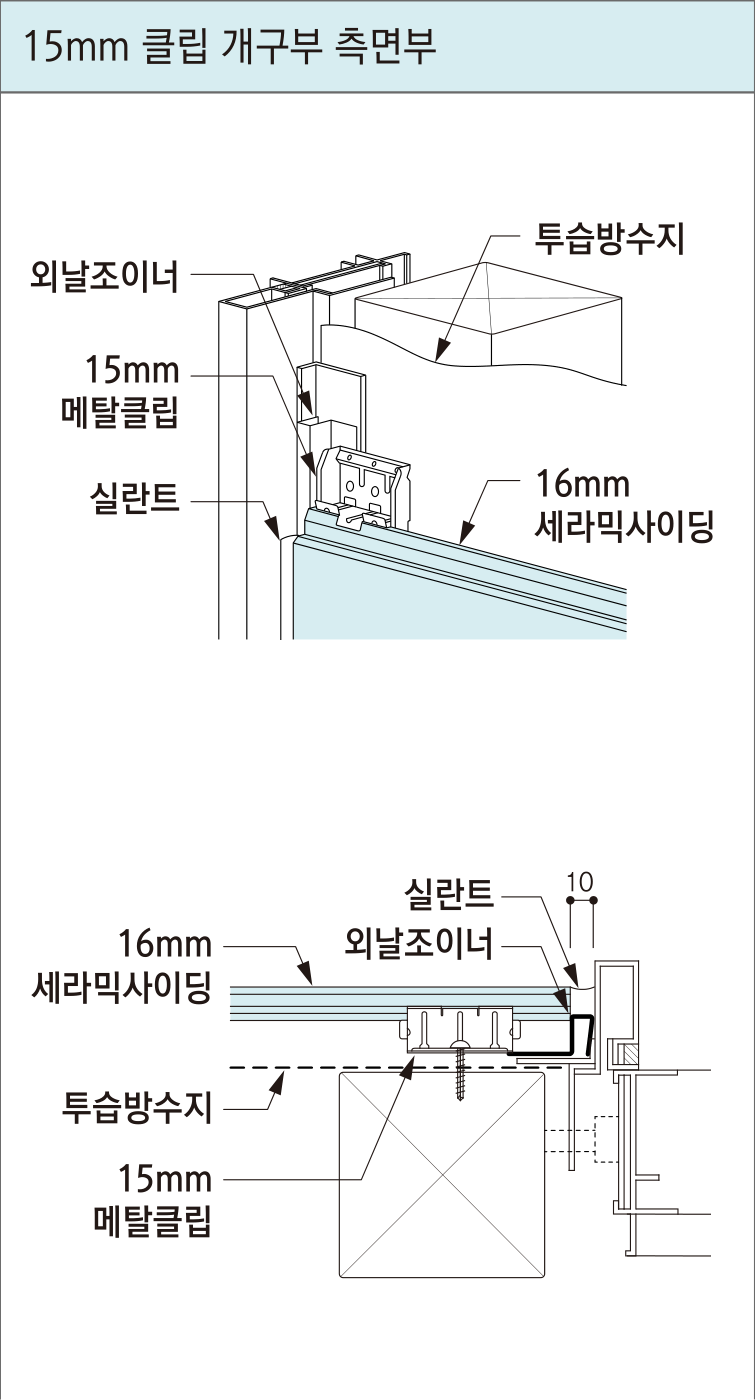

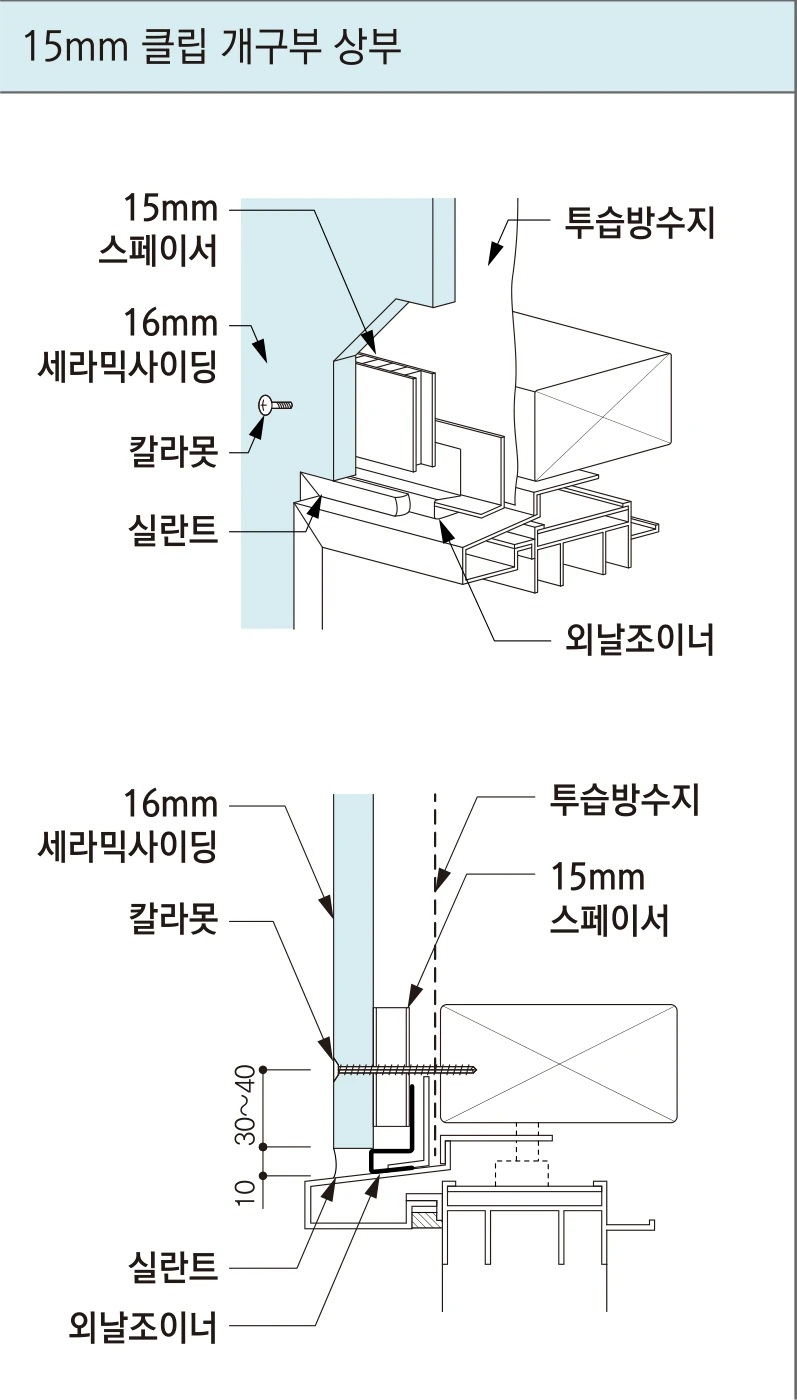

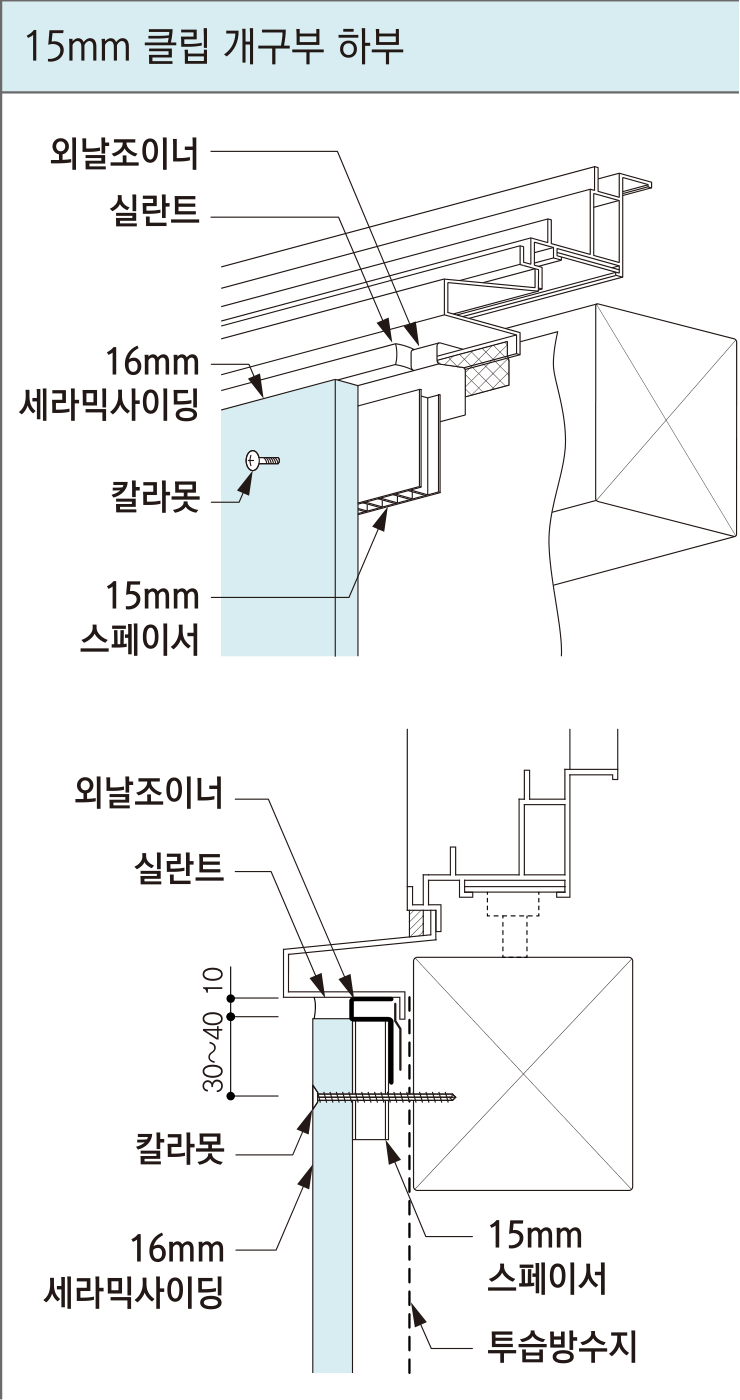

창·문 둘레: 창틀과 사이딩 사이를 10mm 띄우고 외날조이너와 실란트로 마감합니다. 창 위·아래에는 30~40mm 틈을 둡니다.
